LEDビジョンの仕組みはどうなっている？メカニズムと導入時のポイント

近年、屋外イベントや展示会、店舗サイネージなどで大型映像演出のニーズが高まってきました。このような需要の高まりにおいては、LEDビジョンが輝度の高さや解像度の高さ、そして耐久性を兼ね備えており、最適解の一つと言えます。

本記事では、LEDビジョンの活用ケースや他ディスプレイとの違い、技術的仕組みからスペック選定のポイントなどを、分かりやすく解説します。

LEDビジョンは、様々なシーンで導入されている上、高い効果を発揮しています。主な活用ケースとして、以下の3つが挙げられます。

フェスやスポーツ大会、花火大会などの屋外イベントでは、自然光や観客の距離感にも負けない高輝度が必須です。

LEDビジョンは直射日光下でも映像が見やすく、数十メートル先からでも細かな文字や映像演出を鮮明に届けられます。防水・防塵構造に優れたモデルであれば、急な雨天や砂塵が舞う環境でも安定稼働が期待できます。

モジュール単位での設置・撤収がスムーズなため、短期間のステージ設営や野外上映会にも適する設備です。

展示会ブースやカンファレンス会場では、多数の来場者の注目を集めることが成功の鍵です。

LEDビジョンはシームレスに貼り合わせられるため、大型の壁面ディスプレイとして利用でき、企業ロゴや製品デモ映像をダイナミックに演出できます。

動画と静止画を組み合わせたスライドショー、リアルタイムで更新されるセミナースケジュール表示など、用途に応じたコンテンツ切り替えも自由自在です。モジュール交換で万が一の不良パネルにも即対応できるため、安定した情報発信を実現します。

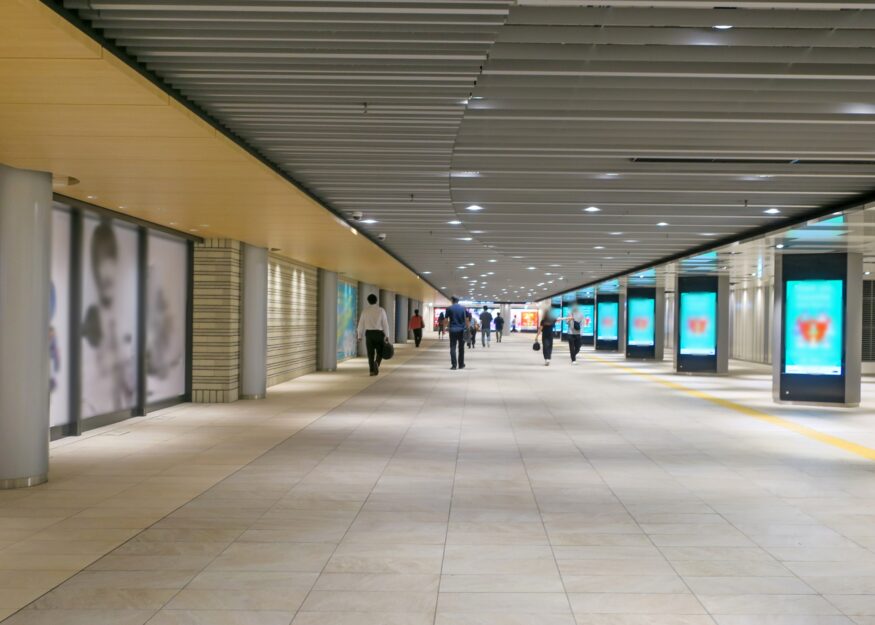

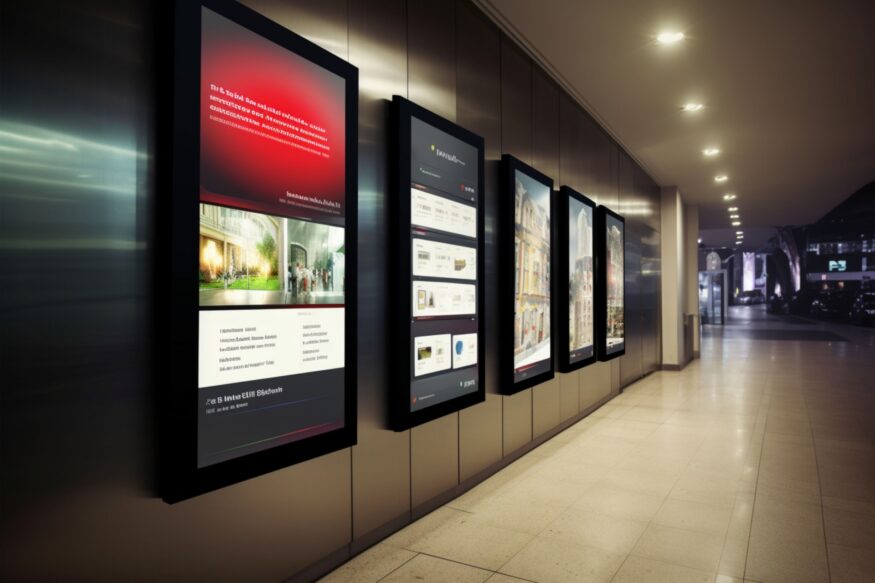

ショップのエントランスや窓際に設置するサイネージとしても、LEDビジョンは注目されています。屋内用ピクセルピッチの細かいモデルを選べば、高精細なグラフィックや動画が美しく再生でき、通行人の視線を効果的にとらえます。

また、時間帯やキャンペーンに合わせて自動でコンテンツを切り替えられるスケジュール機能や、センサー連動で来店客数をトリガーにしたインタラクティブ演出など、販促担当者のニーズにマッチする機能も豊富です。

省エネモードや自動輝度調整を活用すれば、長時間運用でもランニングコストを抑えられるでしょう。

LEDビジョンと類似する設備としては、プロジェクターや液晶ディスプレイがあります。それぞれの設備とLEDビジョンにどのような違いがあるのか、確認しておきましょう。

プロジェクターは光を投映して大画面を作る手軽さが魅力ですが、屋外や明るい会場では画面が見えにくくなるのが難点です。空間を真っ暗にできる環境が必要で、映像を鮮明にするには投影光量に優れたモデルが必要となり、ランプ交換やフィルター清掃などのメンテナンスコストもかかります。

一方、LEDビジョンは高輝度LED素子を直接光源とするため、直射日光下でも視認性が高く、ランプ切れのリスクがありません。角度や距離を問わず安定した画質を提供でき、短期のイベント設置・撤去にも適している設備です。

液晶（LCD）ディスプレイは薄型・軽量で室内サイネージによく使われますが、画面サイズあたりのコストは決して安くはありません。また、枠付きパネルを使用することとなるため、シームレスな大画面演出には不向きです。

耐久時間や動作温度範囲もLEDビジョンに比べて狭く、長時間稼働や屋外使用には追加の遮光・冷却機構が求められます。

対してLEDビジョンは、モジュール構造で無限大に拡張可能なうえ、フレームレス設計により没入感のある大画面が実現できます。屋外の使用を想定した、過酷な環境下でも安定稼働する点も大きな強みです。

LEDビジョンは、どのようなメカニズムで映像を出力しているのでしょうか。ここではその主な仕組みを解説します。

LEDビジョンの基本単位は「LED素子」と呼ばれます。それぞれの小さな発光ダイオードが点として配置され、1つのドット（ピクセル）を構成します。

ドット同士の間隔を「ピクセルピッチ」と呼び、数値が小さいほど高解像度・高精細になります。例えば、屋外用のピッチは6〜10mmが一般的ですが、室内近距離閲覧を想定する場合は3mm以下を選ぶと鮮明な映像が得られます。

モジュールには一定数のピクセルが並び、それを複数枚並べることで大画面を構築しているという仕組みです。

RGB各色のLED素子を組み合わせて色を再現する仕組みを「カラーミキシング」と呼びます。入力信号に応じて各素子の明るさを細かく制御し、数百万〜数十億色の表現が可能です。

さらに、映像制御装置ではガンマ補正やホワイトバランス調整、カラーキャリブレーション機能を備え、実際の設置環境による色ズレを自動補正します。HDR（ハイダイナミックレンジ）対応機種では、暗部から高輝度部まで階調豊かな映像を出力できるため、立体感や質感の再現性も向上します。

映像データはPCや映像スイッチャーから送出され、エンコーダーを経てLEDビジョン本体へ伝送されます。

信号は主にEthernet（UDP）やDVI/HDMIのケーブルを使い、高速・大容量のデータ転送を実現します。

ビジョン側には「受信モジュール」が搭載され、送信カードからのパケットを受け取りピクセル単位に分配します。

冗長化用ポートを備えた受信モジュールなら、ケーブル断線時もバックアップ経路へ自動切替することで、映像の途切れを最小限に抑えられるのがポイントです。

LEDビジョン選びに際しては、以下のスペックを必要に応じて注目することが大切です。これらがどのような意味を持つのか、解説します。

LEDビジョンの解像度は「ピクセル数」を示し、視認距離と密接に関係します。

適切なのは視認距離（m）÷1000×1000 ≒ ピクセルピッチ（mm）が目安と言われ、例えば5mmピッチなら約5m先までは鮮明に見えます。

屋内で近距離に設置する場合は2〜3mmピッチ、屋外イベントの大画面なら6〜10mmピッチを選ぶなどすることで、文字情報や細かな映像も視認性が保たれます。

LEDビジョンは輝度やサイズに比例して、消費電力が増加します。コストを抑えたり、電力負荷を抑えたりしたい場合は、長時間稼働や高輝度運用時のエアフロー設計や冷却ファンの耐久性、放熱システムの仕様を必ずチェックしましょう。

電源容量やブレーカー設置計画も企画段階で確定し、ランニングコスト試算に反映させることで、予期せぬ電力不足やオーバーヒートを防ぎます。

屋外利用時にはIP65以上の防水・防塵性能が必須です。IP65は噴流水や吹き付けによる水濡れから保護し、IP67なら一時的な水没にも耐えます。砂塵や花粉が多い会場では、吸気口にフィルターが付いたモデルを選ぶと内部機器を長持ちさせられるのがポイントです。

屋内でも換気口からホコリが入りやすいため、清掃性やフィルタ交換のしやすさを確認しておきましょう。

LEDビジョンは輝度やサイズに比例して、消費電力が増加します。コストを抑えたり、電力負荷を抑えたりしたい場合は、長時間稼働や高輝度運用時のエアフロー設計や冷却ファンの耐久性、放熱システムの仕様を必ずチェックしましょう。

電源容量やブレーカー設置計画も企画段階で確定し、ランニングコスト試算に反映させることで、予期せぬ電力不足やオーバーヒートを防ぎます。

LEDビジョンの導入ステップは、大きく分けて以下の3つです。正しい手順を踏むことにより、LEDビジョンの導入による効果を最大限高められます。

まずは「何を」「どこで」「誰に向けて」表示するのかを明確にします。イベントや店舗の規模、想定来場者数、周囲環境を洗い出し、必要な画面サイズや解像度、輝度、防水性能などの要件をリスト化しましょう。

予算感や社内承認に必要な資料として、要件定義をドキュメント化することが成功の鍵です。

複数のLEDビジョンベンダーから見積もりを取得し、技術仕様や保証内容、保守体制を比較します。実際の映像品質や操作性を確認するため、可能であれば実機デモを現場またはショールームで実施しておくのが大切です。

動作確認だけでなく、設置・撤収のスピード感やサポート対応も評価の対象としましょう。

本番前に必ず設置テストを行い、映像信号の伝送や輝度ムラ、モジュールのズレなどを細かくチェックするのが不可欠です。

安定稼働を確認できたら、スケジュールに合わせて本番運用を開始します。運用初期はモニタリングツールを使い、温度・電流・映像同期状況をリアルタイムで監視し、不具合があれば迅速に対応できる体制を整えましょう。

LEDビジョンは高輝度・高解像度・耐久性に優れ、屋外イベントから店舗サイネージまで幅広い用途に対応できるディスプレイです。プロジェクターや液晶ディスプレイと比べても、視認性や大画面化の自由度、防水防塵性能で大きなアドバンテージがあります。

映像出力はLED素子のピクセルピッチ選定とRGBミキシング、受信モジュールによる信号伝送・同期が要となり、設置前には視認距離や輝度、消費電力などのスペックをしっかり決めることが成功のポイントです。

導入後は費用対効果を踏まえた運用体制構築とモデルの選定、ベンダーのデモ・テスト設置を経た運用開始フローを抑えることにより、安定稼働と高い効果を両立できます。
